Raupenarbeitsbühne BLUELIFT SA 22
Raupenarbeitsbühne BLUELIFT SA 22
Raupenarbeitsbühne BLUELIFT SA 22
Maximale Reichweite (Ausladung) bis zu 10.90 m
Raupenarbeitsbühne BLUELIFT SA 22
Raupenarbeitsbühne BLUELIFT SA 22

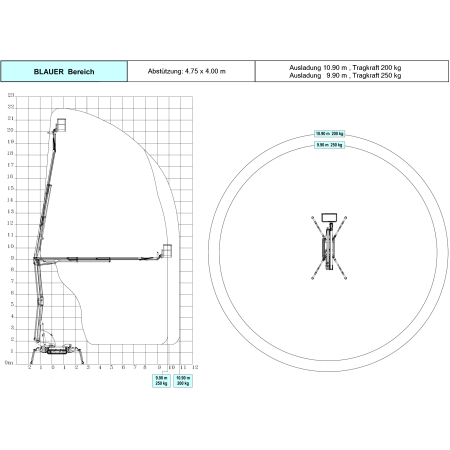

Reichweitendiagramm mit Abstützprogramm BLAU

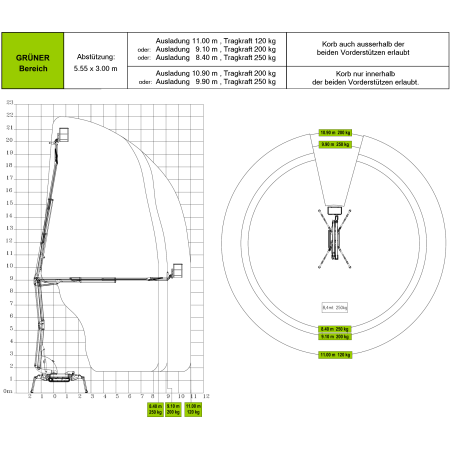

Reichweitendiagramm mit Abstützprogramm GRÜN

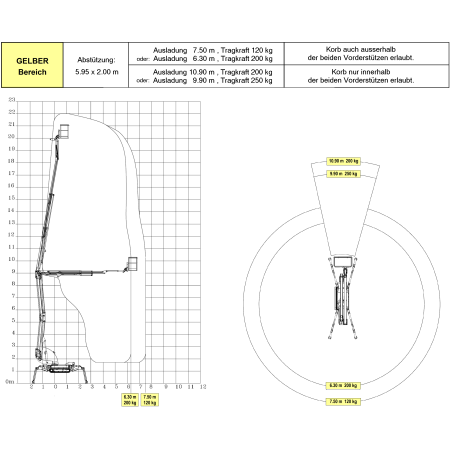

Reichweitendiagramm mit Abstützprogramm GELB
Raupenarbeitsbühne BLUELIFT SA 22
Gelenkteleskop-Arbeitsbühne mit Raupenantrieb für Reichhöhen bis 22.00 m
Artikel-Nr.: MG-Bluelift 22
Vorteil: Variable Abstützbreiten
Mit dem BLUELIFT SA 22 können unterschiedliche Abstützvarianten realisiert werden.
Dank der speziell geformten Ausleger und der Möglichkeit die Abstützbreite zu verringern, kann die Arbeitsbühne auch in engen und schwierigen Umgebungen eingesetzt werden. Die max. erlaubte Ausladung sowie die max. erlaubte Korbbelastung (Traglast), werden je nach gewählter Abstützvariante entsprechend der folgenden Tabelle angepasst.
| Programm | Abstützmass | Ausladung max. | Traglast max. | Position des Korbs |
| BLAU | 4.75 x 4 m | 10.90 m | 200 kg | uneingeschränkt |
| 9.90 m | 250 kg | uneingeschränkt | ||
| GRÜN | 5.55 x 3 m | 11.00 m | 120 kg | uneingeschränkt |
| 9.10 m | 200 kg | uneingeschränkt | ||
| 8.40 m | 250 kg | uneingeschränkt | ||
| 10.90 m | 200 kg | innerhalb der Vorderstützen | ||
| 9.90 m | 250 kg | innerhalb der Vorderstützen | ||
| GELB | 5.95 x 2 m | 7.50 m | 120 kg | uneingeschränkt |
| 6.30 m | 200 kg | uneingeschränkt | ||
| 10.90 m | 200 kg | innerhalb der Vorderstützen | ||
| 9.90 m | 250 kg | innerhalb der Vorderstützen |
Hinweis zur Ausladung
Die Ausladung (seitliche Reichweite) der Maschine wird jeweils ab dem Zentrum der Maschine gemessen.
Weitere Eigenschaften
- Raupenantrieb für hohe Bodenhaftung und gute Lastverteilung auf unebenem Grund
- Fahrantrieb mit 2 Geschwindigkeiten
- Dualpower: Diesel und Netzstrom 230V
- Start-Stop Automatik bei Verwendung des Dieselmotors
- Hydraulische Spurbreitenverstellung von 0.90 bis 1.20 m
Mittels der Spurbreitenverstellung ist ausserdem ein seitlicher Neigungsausgleich bei Hanglage möglich - Automatisches Abstützprogramm
- Einfach demontierbarer Arbeitskorb
Der demontierte Arbeitskorb kann mittels den 4 angebrachten Rollen leicht an den Einsatzort gebracht werden - Funkfernbedienung für Fahrwerk und Stützen
- Mit oberem Ausleger (Korbarm) und drehbarer Plattform
- Über dem Steuerpult positionierte Not-Aus Leiste
Anhängervermietung für Selbstabholer
Voraussetzungen:
- Fahrausweis der Kat. BE
- Zugfahrzeug mit Kugelkopf-Anhängerkupplung
- Zugfahrzeug mit einer zugelassenen Anhängelast gebremst von min. 3500 kg
| Raupenarbeitsbühne BLUELIFT SA 22 | |
|---|---|
| Marke, Fabrikat | Ruthmann |
| Reichhöhe max. | 22.00 m |
| Arbeitshöhe | 21.50 m |
| Plattformhöhe max. | 20.00 m |
| Plattformgrösse | 130 x 70 cm |
| Reichweite | 10.90 m |
| Korbarm | Ja |
| Drehradius der Plattform | 180° |
| Drehradius der Maschine | 340° |
| Abstützausleger | Hydraulisch |
| Fahrantrieb | Raupen |
| Markierungsfreie Räder | Nein |
| Fahrgeschwindigkeit | 1.5 km/h |
| Steigfähigkeit | 28 % |
| Quer- / Längsneigung max. | 5 ° im Fahrbetrieb / 1 ° in abgestütztem Zustand |
| Bodendruck | 41.54 kN/m2 |
| Bodendruck der Stützen | 18.68 kN |
| 230V Steckdose auf der Plattform | Ja |
| Antrieb | Netz 230V + Diesel |
| Antriebsoptionen | - |
| Antriebsbatterien | Nein |
| Aussenmass der Stützen in Arbeitsstellung | 4.85 x 4.00 m oder 5.55 x 3.00 oder 5.95 x 2.00 |
| Abmessung verstaut LxBxH | 4.52 x 0.94 x 1.97 m |
| Tragkraft max. | 250.00 kg |
| Tragkraft Innenbereich | 250.00 kg |
| Tragkraft Aussenbereich | 250.00 kg |
| Gewicht | 2,990.00 kg |
Funkfernbedienung
Die BLUELIFT SA 22 ist mit einer Akkubetriebenen Funkfernbedienung ausgerüstet. Über die Fernbedienung werden sämtliche Funktionen der Arbeitsbühne gesteuert. Am Boden sind dies die Fahrwerk- und Stützenbewegungen. Um die Bewegungen der Arbeitsplattform zu steuern, muss die Fernbedienung im Korb platziert werden. Durch einen magnetischen Sensor werden dabei die Funktionen der Fernbedienung entsprechend umgeschaltet.
Interaktives Display
Die Fernbedienung ist mit einem interaktiven Display mit Selbstdiagnose ausgerüstet, das sowohl Fehler meldet als auch den Benutzer mit Bedienungsvorschlägen und Informationen zum Betriebszustand versorgt. Dank dieses Displays wird die Arbeit mit der Maschine deutlich vereinfacht und mögliche Arbeitsausfälle können eher vermieden werden.
