Scala fissa con piattaforma, inclinazione 45°, con ringhiera su un lato a sinistra

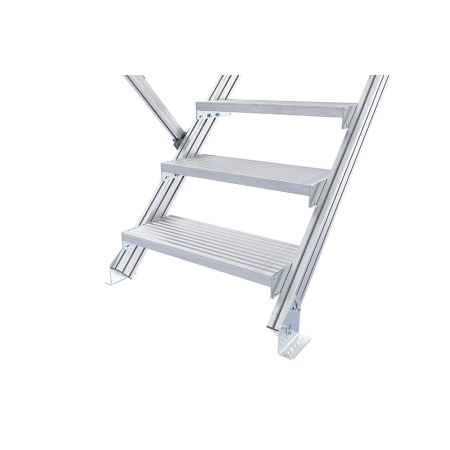

Bodenbefestigung
Standardstufenbelag: Aluminium gerieft R11

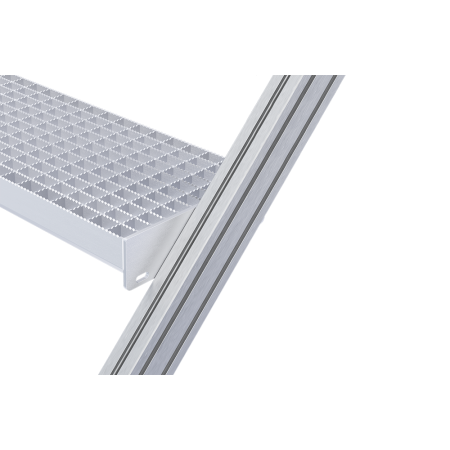

Stufenbelag als Option: Aluminium Gitterrost R13
Stufenbelag als Option: Stahl Gitterrost R12

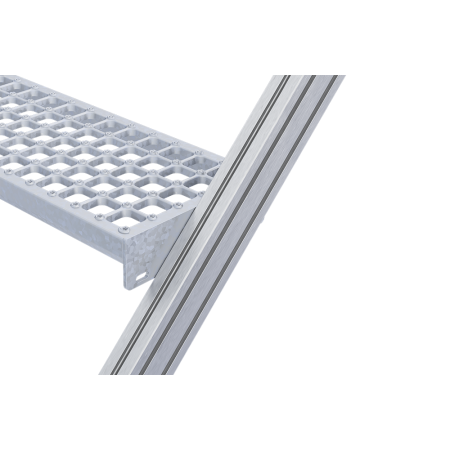

Stufenbelag als Option: Stahl Gitterrost R13

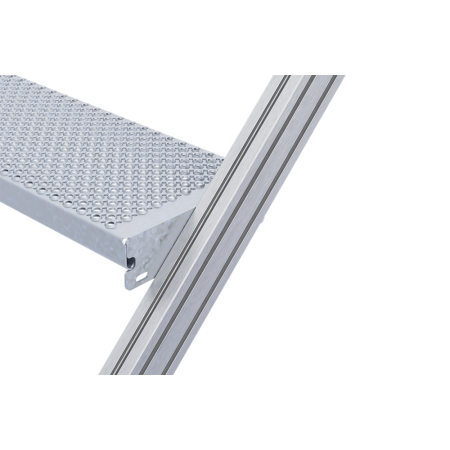

Stufenbelag als Option: Stahl Lochblech R13

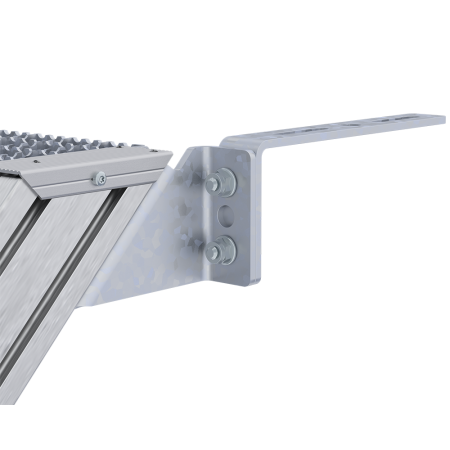

Option: Auflagewinkel oben

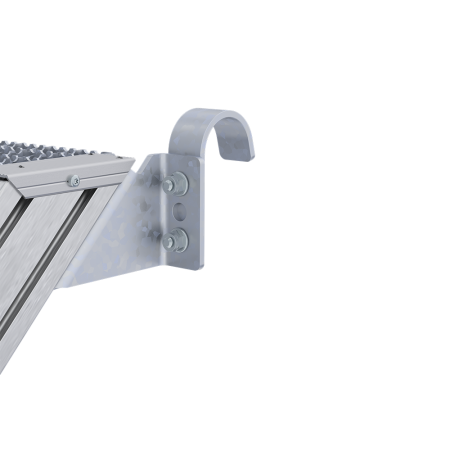

Option: Einhängehaken oben

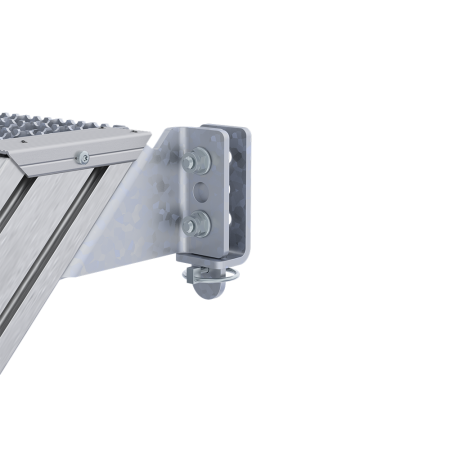

Option: Einhängekonsole oben
Standardpodest: 60 cm lange Plattform, Aluminium gerieft R 11

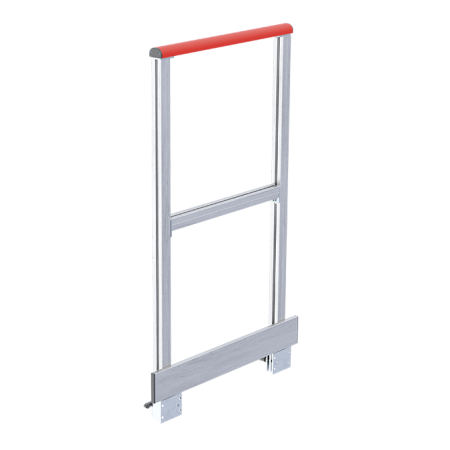

Geländerhöhe: 110 cm, verschraubt

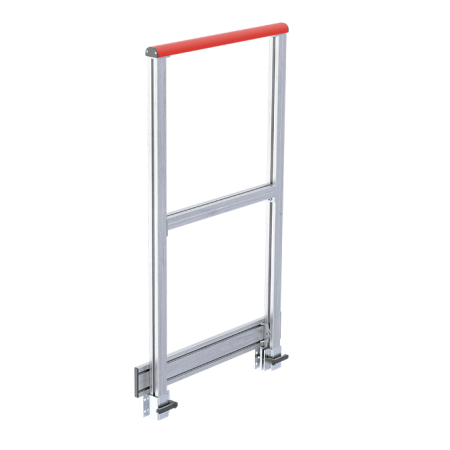

Option: Geländer abnehmbar, mit Klemmhebel
Option: Selbstschliessende Fallschranke für oben, treppenseitig montiert

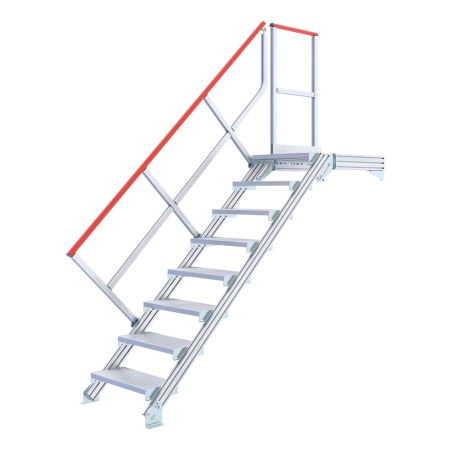

Treppe mit Podest, stationär 45°
Ortsfeste Treppe mit Plattform in 3 Stufenbreiten: 600 / 800 / 1000 mm
Standardeigenschaften der vorkonfigurierten Treppe
- Treppenneigung 45°
- Stufenbreite wahlweise 60, 80 oder 100 cm
- Stufenbelag aus Aluminium gerieft R11, 25 cm tief
- Länge der Plattform: 60 cm
- Mit einseitigem Geländer, links montiert, Handlauf in Signalrot
- Mit Wandbefestigungswinkeln oben und Bodenwinkeln unten,
weitere Befestigungsmittel befinden sich nicht im Lieferumfang - Zulässige Gesamtbelastung 300 kg (3,0 kN)
- Zulässige Stufenbelastung 150 kg (1,5 kN)
- Keine Lagerware, die Fertigung erfolgt auftragsbezogen
Der Versand erfolgt in werkseitig vormontierten Baugruppen - Hergestellt in Deutschland
- Hymer Garantie: 2 Jahre
Hinweise
- CE-konform nach DIN EN 1090
- Die Treppen sind in Anlehnung an ISO 14122-3 (ortsfeste Zugänge zu maschinellen Anlagen) gefertigt und sind nicht nach DIN 1055 und DIN 18065 (Treppen für Wohngebäude) zugelassen!
- Gleichzeitige Benutzung nur durch 1 Person zulässig
Individuelle Konfiguration *
Diese Treppe kann mittels dem HYMER Baukastensystem individuell konfiguriert werden und lässt sich exakt auf Ihre Bedürfnisse anpassen. Wünschen Sie eine entsprechende Konfiguration, dann geben Sie dies bitte beim entsprechenden Auswahlfeld an. Wir werden Sie dann kontaktieren, um mit Ihnen den genauen Bedarf abzuklären.
Bestellbare Optionen:
- Höhe, Neigung und Ausladung
- Abweichung der senkrechten Höhe in 10 mm Schritten
- Treppenneigung von 35° bis 75° in 5° Schritten **
- Ausführung der Stufen
- Aluminium gerieft R11 (Standard)
- Aluminium Gitterrost R13
- Stahl Gitterrost R12 oder R13
- Stahl Lochblech R13
- Geländer und Handlauf
- Einseitiges Geländer links (Standard)
- Einseitiges Geländer rechts
- Beidseitiges Geländer
- Geländer jeweils fest montiert oder abnehmbar
- Handlauf in Signalrot RAL 3001 oder Aluminium blank
- Plattform (Podest)
- Verlängerung bei Alu-Profilstufen und Gitterrostplattformen jeweils im Raster von 5 cm
- Bei Alu-Warzenblech (Riffelblech) sind Zwischenabmessungen realisierbar
- Podestlängen sind in freitragender Ausführung begrenzt auf 250 cm
- Plattformgeländer
- Einseitiges Geländer links (Standard)
- Einseitiges Geländer rechts
- Beidseitiges Geländer
- Türe treppenseitig und/oder stirnseitig, links oder rechts angeschlagen
- Fallschranke oben, treppenseitig montiert, selbstschliessend
- Ablageschalen zur Montage am Handlauf
- Anbindung oben
- Wandkonsole (Standard)
- Dreieckskonsole zur seitlichen Wandbefestigung links oder rechts
*) Alle Optionen und Zubehörteile gegen Aufpreis
**) Je nach Neigung werden Stufen mit einer Tiefe von 15 / 20 / 25 oder 30 cm eingesetzt
| Treppe mit Podest, stationär 45° | ||||||
|---|---|---|---|---|---|---|
| 4 Stufen | 5 Stufen | 6 Stufen | 7 Stufen | 8 Stufen | 9 Stufen | |
| Brand, Make | Hymer | |||||
| Material | Aluminium | |||||
| Design of treads | Steps | |||||
| Stair inclination | 45° | |||||
| Number of steps | 4 | 5 | 6 | 7 | 8 | 9 |
| Reach height max. | 2.85 m | 3.05 m | 3.25 m | 3.50 m | 3.25 m | 3.95 m |
| Working height | 2.35 m | 2.55 m | 2.75 m | 3.00 m | 3.25 m | 3.45 m |
| Standing height | 0.85 m | 1.05 m | 1.25 m | 1.50 m | 1.75 m | 1.95 m |
| Geländerhöhe | 1.10 m | |||||
| Platform size | 60 x 60 cm | |||||
| Step spacing | ca. 22.5 cm | |||||
| Step depth | 25 cm | |||||
| Step width | 60 cm | |||||
| Width | 75.5 cm | |||||
| Base length | - | |||||
| Overhang | 154 cm | 174 cm | 194 cm | 219 cm | 244 cm | 264 cm |
| Ascent | One-sided | |||||
| Handlauf | Links | |||||
| Ladder feet | Screwed | |||||
| Transport wheels | - | |||||
| Load max. | 300.00 kg | |||||
| Certifications | EN 1090 | |||||
| Weight | 46.00 kg | 51.00 kg | 55.00 kg | 62.00 kg | 68.00 kg | 73.00 kg |
| EAN / GTIN | - | |||||
| Treppe mit Podest, stationär 45° | ||||||
|---|---|---|---|---|---|---|
| 10 Stufen | 11 Stufen | 12 Stufen | 13 Stufen | 14 Stufen | 15 Stufen | |
| Brand, Make | Hymer | |||||
| Material | Aluminium | |||||
| Design of treads | Steps | |||||
| Stair inclination | 45° | |||||
| Number of steps | 10 | 11 | 12 | 13 | 14 | 15 |
| Reach height max. | 4.20 m | 4.35 m | 4.55 m | 4.80 m | 5.00 m | 5.20 m |
| Working height | 3.70 m | 3.85 m | 4.05 m | 4.30 m | 4.50 m | 4.70 m |
| Standing height | 2.20 m | 2.35 m | 2.55 m | 2.80 m | 3.00 m | 3.20 m |
| Geländerhöhe | 1.10 m | |||||
| Platform size | 60 x 60 cm | |||||
| Step spacing | ca. 22.5 cm | |||||
| Step depth | 25 cm | |||||
| Step width | 60 cm | |||||
| Width | 75.5 cm | |||||
| Base length | - | |||||
| Overhang | 292 cm | 307 cm | 327 cm | 352 cm | 372 cm | 392 cm |
| Ascent | One-sided | |||||
| Handlauf | Links | |||||
| Ladder feet | Screwed | |||||
| Transport wheels | - | |||||
| Load max. | 300.00 kg | |||||
| Certifications | EN 1090 | |||||
| Weight | 86.00 kg | 91.00 kg | 96.00 kg | 106.00 kg | 111.00 kg | 116.00 kg |
| EAN / GTIN | - | |||||
| Treppe mit Podest, stationär 45° | ||||||
|---|---|---|---|---|---|---|
| 16 Stufen | 17 Stufen | 18 Stufen | 19 Stufen | 4 Stufen | 5 Stufen | |
| Brand, Make | Hymer | |||||
| Material | Aluminium | |||||
| Design of treads | Steps | |||||
| Stair inclination | 45° | |||||
| Number of steps | 16 | 17 | 18 | 19 | 4 | 5 |
| Reach height max. | 5.40 m | 5.65 m | 5.80 m | 6.05 m | 2.85 m | 3.05 m |
| Working height | 4.90 m | 5.15 m | 5.30 m | 5.55 m | 2.35 m | 2.55 m |
| Standing height | 3.40 m | 3.65 m | 3.80 m | 4.05 m | 0.85 m | 1.05 m |
| Geländerhöhe | 1.10 m | |||||
| Platform size | 60 x 60 cm | 60 x 80 cm | ||||
| Step spacing | ca. 22.5 cm | |||||
| Step depth | 25 cm | |||||
| Step width | 60 cm | 80 cm | ||||
| Width | 75.5 cm | 95.5 cm | ||||
| Base length | - | |||||
| Overhang | 412 cm | 437 cm | 452 cm | 477 cm | 154 cm | 174 cm |
| Ascent | One-sided | |||||
| Handlauf | Links | |||||
| Ladder feet | Screwed | |||||
| Transport wheels | - | |||||
| Load max. | 300.00 kg | |||||
| Certifications | EN 1090 | |||||
| Weight | 121.00 kg | 128.00 kg | 134.00 kg | 141.00 kg | 49.00 kg | 54.00 kg |
| EAN / GTIN | - | |||||
| Treppe mit Podest, stationär 45° | ||||||||
|---|---|---|---|---|---|---|---|---|
| 6 Stufen | 7 Stufen | 8 Stufen | 9 Stufen | 10 Stufen | 11 Stufen | |||
| Brand, Make | Hymer | |||||||
| Material | Aluminium | |||||||
| Design of treads | Steps | |||||||
| Stair inclination | 45° | |||||||
| Number of steps | 6 | 7 | 8 | 9 | 10 | 11 | ||
| Reach height max. | 3.25 m | 3.50 m | 3.75 m | 3.95 m | 4.20 m | 4.35 m | ||
| Working height | 2.75 m | 3.00 m | 3.25 m | 3.45 m | 3.70 m | 3.85 m | ||
| Standing height | 1.25 m | 1.50 m | 1.75 m | 1.95 m | 2.20 m | 2.35 m | ||
| Geländerhöhe | 1.10 m | |||||||
| Platform size | 60 x 80 cm | 60 x 80 cm | ||||||
| Step spacing | ca. 22.5 cm | |||||||
| Step depth | 25 cm | |||||||
| Step width | 80 cm | 80 cm | ||||||
| Width | 95.5 cm | 95.5 cm | ||||||
| Base length | - | |||||||
| Overhang | 194 cm | 219 cm | 244 cm | 264 cm | 292 cm | 307 cm | ||
| Ascent | One-sided | |||||||
| Handlauf | Links | |||||||
| Ladder feet | Screwed | |||||||
| Transport wheels | - | |||||||
| Load max. | 300.00 kg | |||||||
| Certifications | EN 1090 | |||||||
| Weight | 58.00 kg | 65.00 kg | 71.00 kg | 76.00 kg | 89.00 kg | 94.00 kg | ||
| EAN / GTIN | - | |||||||
| Treppe mit Podest, stationär 45° | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 12 Stufen | 13 Stufen | 14 Stufen | 15 Stufen | 16 Stufen | 17 Stufen | ||||
| Brand, Make | Hymer | ||||||||
| Material | Aluminium | ||||||||
| Design of treads | Steps | ||||||||
| Stair inclination | 45° | ||||||||
| Number of steps | 12 | 13 | 14 | 15 | 16 | 17 | |||
| Reach height max. | 4.55 m | 4.80 m | 5.00 m | 5.20 m | 5.40 m | 5.65 m | |||
| Working height | 4.05 m | 4.30 m | 4.50 m | 4.70 m | 4.90 m | 5.15 m | |||
| Standing height | 2.55 m | 2.80 m | 3.00 m | 3.20 m | 3.40 m | 3.65 m | |||
| Geländerhöhe | 1.10 m | ||||||||
| Platform size | 60 x 80 cm | 60 x 80 cm | |||||||
| Step spacing | ca. 22.5 cm | ||||||||
| Step depth | 25 cm | ||||||||
| Step width | 80 cm | 80 cm | |||||||
| Width | 95.5 cm | 95.5 cm | |||||||
| Base length | - | ||||||||
| Overhang | 327 cm | 352 cm | 372 cm | 392 cm | 412 cm | 437 cm | |||
| Ascent | One-sided | ||||||||
| Handlauf | Links | ||||||||
| Ladder feet | Screwed | ||||||||
| Transport wheels | - | ||||||||
| Load max. | 300.00 kg | ||||||||
| Certifications | EN 1090 | ||||||||
| Weight | 99.00 kg | 109.00 kg | 114.00 kg | 119.00 kg | 124.00 kg | 131.00 kg | |||
| EAN / GTIN | - | ||||||||
| Treppe mit Podest, stationär 45° | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 18 Stufen | 19 Stufen | 4 Stufen | 5 Stufen | 6 Stufen | 7 Stufen | |||||
| Brand, Make | Hymer | |||||||||
| Material | Aluminium | |||||||||
| Design of treads | Steps | |||||||||
| Stair inclination | 45° | |||||||||
| Number of steps | 18 | 19 | 4 | 5 | 6 | 7 | ||||
| Reach height max. | 5.80 m | 6.05 m | 2.85 m | 3.05 m | 3.25 m | 3.50 m | ||||
| Working height | 5.30 m | 5.55 m | 2.35 m | 2.55 m | 2.75 m | 3.00 m | ||||
| Standing height | 3.80 m | 4.05 m | 0.85 m | 1.05 m | 1.25 m | 1.50 m | ||||
| Geländerhöhe | 1.10 m | |||||||||
| Platform size | 60 x 80 cm | 60 x 100 cm | 60 x 80 cm | 60 x 100 cm | ||||||
| Step spacing | ca. 22.5 cm | |||||||||
| Step depth | 25 cm | |||||||||
| Step width | 80 cm | 100 cm | 80 cm | 100 cm | ||||||
| Width | 95.5 cm | 115.5 cm | 95.5 cm | 115.5 cm | ||||||
| Base length | - | |||||||||
| Overhang | 452 cm | 477 cm | 154 cm | 174 cm | 194 cm | 219 cm | ||||
| Ascent | One-sided | |||||||||
| Handlauf | Links | |||||||||
| Ladder feet | Screwed | |||||||||
| Transport wheels | - | |||||||||
| Load max. | 300.00 kg | |||||||||
| Certifications | EN 1090 | |||||||||
| Weight | 137.00 kg | 144.00 kg | 56.00 kg | 62.00 kg | 67.00 kg | 75.00 kg | ||||
| EAN / GTIN | - | |||||||||
| Treppe mit Podest, stationär 45° | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 Stufen | 9 Stufen | 10 Stufen | 11 Stufen | 12 Stufen | 13 Stufen | ||||||||
| Brand, Make | Hymer | ||||||||||||
| Material | Aluminium | ||||||||||||
| Design of treads | Steps | ||||||||||||
| Stair inclination | 45° | ||||||||||||
| Number of steps | 8 | 9 | 10 | 11 | 12 | 13 | |||||||
| Reach height max. | 3.75 m | 3.95 m | 4.20 m | 4.35 m | 4.55 m | 4.80 m | |||||||
| Working height | 3.25 m | 3.45 m | 3.70 m | 3.85 m | 4.05 m | 4.30 m | |||||||
| Standing height | 1.75 m | 1.95 m | 2.20 m | 2.35 m | 2.55 m | 2.80 m | |||||||
| Geländerhöhe | 1.10 m | ||||||||||||
| Platform size | 60 x 100 cm | 60 x 100 cm | 60 x 80 cm | 60 x 100 cm | |||||||||
| Step spacing | ca. 22.5 cm | ||||||||||||
| Step depth | 25 cm | ||||||||||||
| Step width | 100 cm | 100 cm | 80 cm | 100 cm | |||||||||
| Width | 115.5 cm | 115.5 cm | 95.5 cm | 115.5 cm | |||||||||
| Base length | - | ||||||||||||
| Overhang | 244 cm | 264 cm | 292 cm | 307 cm | 327 cm | 352 cm | |||||||
| Ascent | One-sided | ||||||||||||
| Handlauf | Links | ||||||||||||
| Ladder feet | Screwed | ||||||||||||
| Transport wheels | - | ||||||||||||
| Load max. | 300.00 kg | ||||||||||||
| Certifications | EN 1090 | ||||||||||||
| Weight | 82.00 kg | 88.00 kg | 102.00 kg | 108.00 kg | 114.00 kg | 125.00 kg | |||||||
| EAN / GTIN | - | ||||||||||||
| Treppe mit Podest, stationär 45° | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 Stufen | 15 Stufen | 16 Stufen | 17 Stufen | 18 Stufen | 19 Stufen | ||||||||||
| Brand, Make | Hymer | ||||||||||||||
| Material | Aluminium | ||||||||||||||
| Design of treads | Steps | ||||||||||||||
| Stair inclination | 45° | ||||||||||||||
| Number of steps | 14 | 15 | 16 | 17 | 18 | 19 | |||||||||
| Reach height max. | 5.00 m | 5.20 m | 5.40 m | 5.65 m | 5.80 m | 6.05 m | |||||||||
| Working height | 4.50 m | 4.70 m | 4.90 m | 5.15 m | 5.30 m | 5.55 m | |||||||||
| Standing height | 3.00 m | 3.20 m | 3.40 m | 3.65 m | 3.80 m | 4.05 m | |||||||||
| Geländerhöhe | 1.10 m | ||||||||||||||
| Platform size | 60 x 100 cm | 60 x 100 cm | 60 x 80 cm | 60 x 100 cm | |||||||||||
| Step spacing | ca. 22.5 cm | ||||||||||||||
| Step depth | 25 cm | ||||||||||||||
| Step width | 100 cm | 100 cm | 80 cm | 100 cm | |||||||||||
| Width | 115.5 cm | 115.5 cm | 95.5 cm | 115.5 cm | |||||||||||
| Base length | - | ||||||||||||||
| Overhang | 372 cm | 392 cm | 412 cm | 437 cm | 452 cm | 477 cm | |||||||||
| Ascent | One-sided | ||||||||||||||
| Handlauf | Links | ||||||||||||||
| Ladder feet | Screwed | ||||||||||||||
| Transport wheels | - | ||||||||||||||
| Load max. | 300.00 kg | ||||||||||||||
| Certifications | EN 1090 | ||||||||||||||
| Weight | 131.00 kg | 137.00 kg | 143.00 kg | 151.00 kg | 158.00 kg | 166.00 kg | |||||||||
| EAN / GTIN | - | ||||||||||||||
Ergänzende Hinweise
- Diese Treppe ist wahlweise lieferbar mit einer Stufenbreite von 600, 800 oder 1.000 mm, andere Breiten sind nicht vorgesehen.
- Die Überstiege werden mit einseitigem Handlauf geliefert. In der Standardkonfiguration ist der Handlauf links (auf Wunsch auch rechts) montiert.
- Ein zweiter Handlauf ist gegen Mehrpreis erhältlich. Bei Zugängen zu Maschinen und maschinellen Anlagen ist dieser zwingend erforderlich, sofern die Distanz zum Objekt mehr als 120 mm beträgt.
- Diese Treppe ist in Anlehnung an ISO 14122-3 (ortsfeste Zugänge zu maschinellen Anlagen) gefertigt und nicht für Wohngebäude zugelassen!
