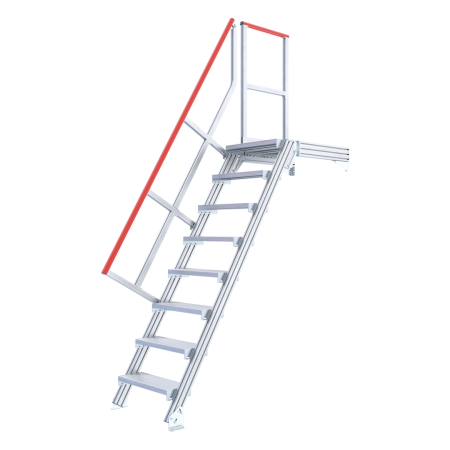

Treppenleiter mit Podest, stationär 60°

Ortsfeste Treppe mit Plattform in 3 Stufenbreiten: 600 / 800 / 1000 mm
from CHF 1,588.00
Excl. VAT

Standardeigenschaften der vorkonfigurierten Treppe

  • Treppenneigung 60°
  • Stufenbreite wahlweise 60, 80 oder 100 cm
  • Stufenbelag aus Aluminium gerieft R11, 20 cm tief
  • Länge der Plattform: 60 cm
  • Mit einseitigem Geländer, links montiert, Handlauf in Signalrot

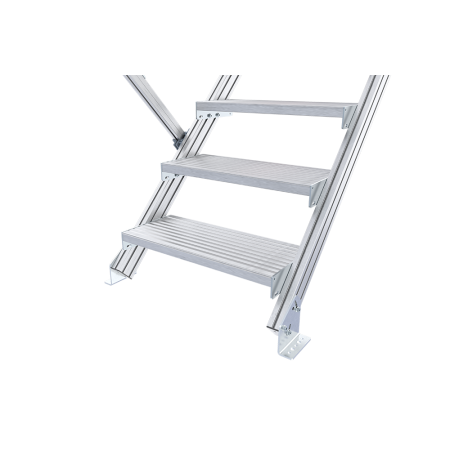

  • Mit Wandbefestigungswinkeln oben und Bodenwinkeln unten,
    weitere Befestigungsmittel befinden sich nicht im Lieferumfang

  • Zulässige Gesamtbelastung 300 kg (3,0 kN)
  • Zulässige Stufenbelastung 150 kg (1,5 kN)

  • Keine Lagerware, die Fertigung erfolgt auftragsbezogen
    Der Versand erfolgt in werkseitig vormontierten Baugruppen
  • Hergestellt in Deutschland
  • Hymer Garantie: 2 Jahre

Hinweise

  • CE-konform nach DIN EN 1090
  • Die Treppen sind in Anlehnung an ISO 14122-3 (ortsfeste Zugänge zu maschinellen Anlagen) gefertigt und sind nicht nach DIN 1055 und DIN 18065 (Treppen für Wohngebäude) zugelassen!
  • Gleichzeitige Benutzung nur durch 1 Person zulässig

Individuelle Konfiguration *

Diese Treppe kann mittels dem HYMER Baukastensystem individuell konfiguriert werden und lässt sich exakt auf Ihre Bedürfnisse anpassen. Wünschen Sie eine entsprechende Konfiguration, dann geben Sie dies bitte beim entsprechenden Auswahlfeld an. Wir werden Sie dann kontaktieren, um mit Ihnen den genauen Bedarf abzuklären.

Bestellbare Optionen:

  • Höhe, Neigung und Ausladung
    • Abweichung der senkrechten Höhe in 10 mm Schritten
    • Treppenneigung von 35° bis 75° in 5° Schritten **

  • Ausführung der Stufen

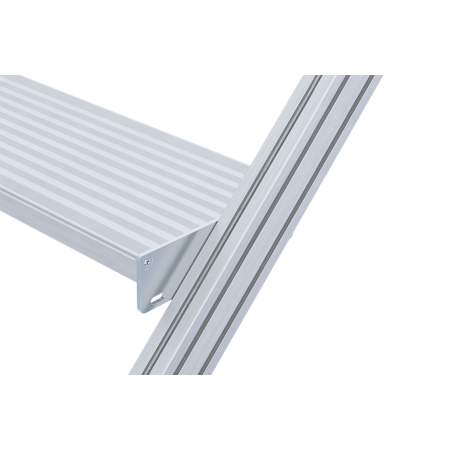

    • Aluminium gerieft R11 (Standard)

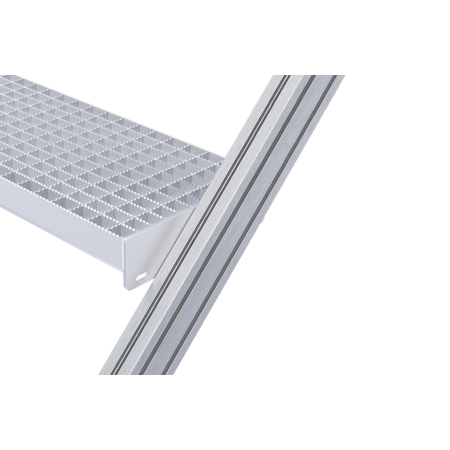

    • Aluminium Gitterrost R13

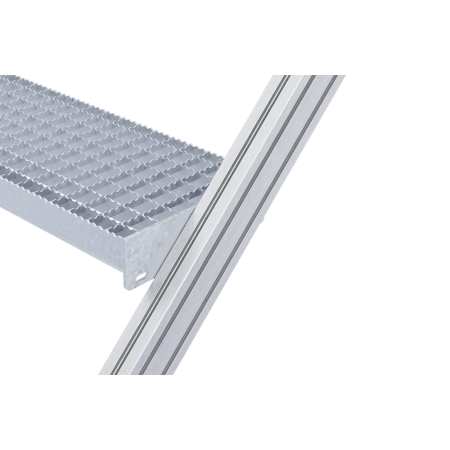

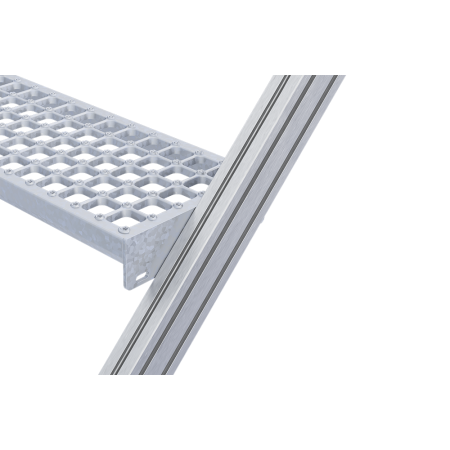

    • Stahl Gitterrost R12 oder R13

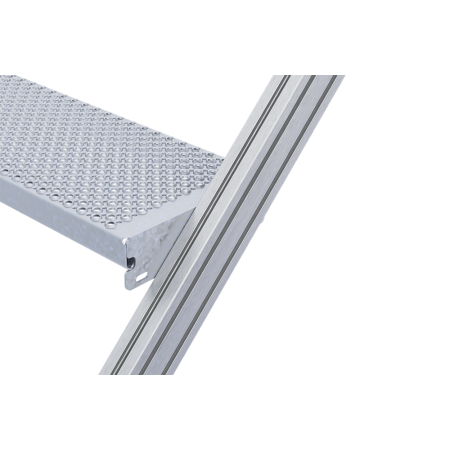

    • Stahl Lochblech R13

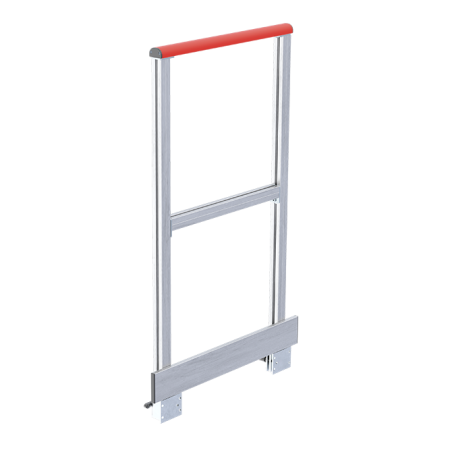

  • Geländer und Handlauf
    • Einseitiges Geländer links (Standard)
    • Einseitiges Geländer rechts
    • Beidseitiges Geländer
    • Geländer jeweils fest montiert oder abnehmbar
    • Handlauf in Signalrot RAL 3001 oder Aluminium blank

  • Plattform (Podest)
    • Verlängerung bei Alu-Profilstufen und Gitterrostplattformen jeweils im Raster von 5 cm
    • Bei Alu-Warzenblech (Riffelblech) sind Zwischenabmessungen realisierbar
    • Podestlängen sind in freitragender Ausführung begrenzt auf 250 cm

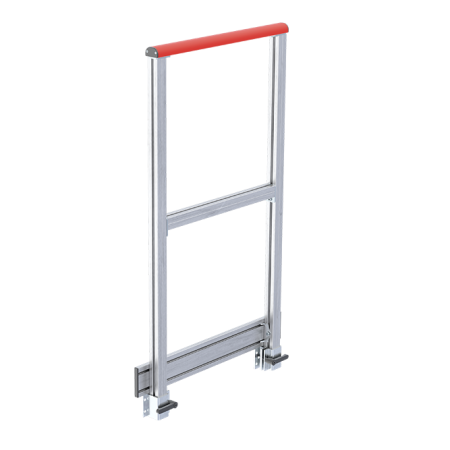

  • Plattformgeländer
    • Einseitiges Geländer links (Standard)
    • Einseitiges Geländer rechts
    • Beidseitiges Geländer
    • Türe treppenseitig und/oder stirnseitig, links oder rechts angeschlagen
    • Fallschranke oben, treppenseitig montiert, selbstschliessend
    • Ablageschalen zur Montage am Handlauf

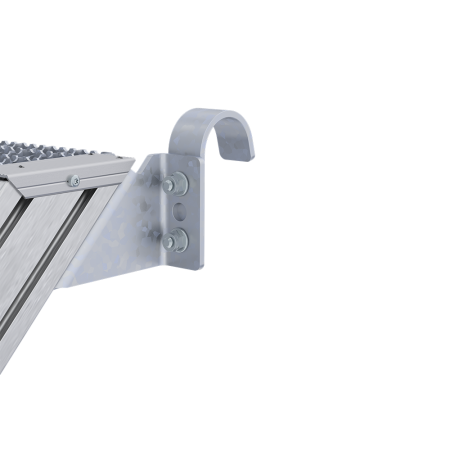

  • Anbindung oben

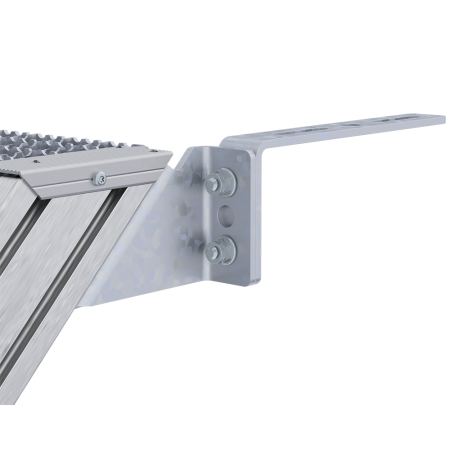

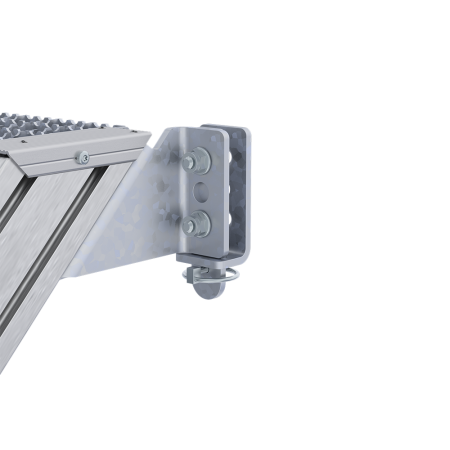

    • Wandkonsole (Standard)
    • Dreieckskonsole zur seitlichen Wandbefestigung links oder rechts

*) Alle Optionen und Zubehörteile gegen Aufpreis
**) Je nach Neigung werden Stufen mit einer Tiefe von 15 / 20 / 25 oder 30 cm eingesetzt

Treppenleiter mit Podest, stationär 60°
4 Stufen 5 Stufen 6 Stufen 7 Stufen 8 Stufen 9 Stufen
Brand, Make Hymer
Material Aluminium
Design of treads Steps
Stair inclination 60°
Number of steps 4 5 6 7 8 9
Reach height max. 3.00 m 3.25 m 3.50 m 3.75 m 4.00 m 4.25 m
Working height 2.50 m 2.75 m 3.00 m 3.25 m 3.50 m 3.75 m
Standing height 1.00 m 1.25 m 1.50 m 1.75 m 2.00 m 2.25 m
Geländerhöhe 1.10 m
Platform size 60 x 60 cm
Step spacing ca. 22.5 cm
Step depth 20 cm
Step width 60 cm
Width 75.5 cm
Base length -
Overhang 129 cm 143 cm 158 cm 172 cm 187 cm 201 cm
Ascent One-sided
Handlauf Links
Ladder feet Screwed
Transport wheels -
Load max. 300.00 kg
Certifications EN 1090
Weight 42.00 kg 44.00 kg 48.00 kg 53.00 kg 57.00 kg 62.00 kg
Treppenleiter mit Podest, stationär 60°
10 Stufen 11 Stufen 12 Stufen 13 Stufen 14 Stufen 15 Stufen
Brand, Make Hymer
Material Aluminium
Design of treads Steps
Stair inclination 60°
Number of steps 10 11 12 13 14 15
Reach height max. 4.50 m 4.75 m 5.00 m 5.25 m 5.50 m 5.75 m
Working height 4.00 m 4.25 m 4.50 m 4.75 m 5.00 m 5.25 m
Standing height 2.50 m 2.75 m 3.00 m 3.25 m 3.50 m 3.75 m
Geländerhöhe 1.10 m
Platform size 60 x 60 cm
Step spacing ca. 22.5 cm
Step depth 20 cm
Step width 60 cm
Width 75.5 cm
Base length -
Overhang 215 cm 230 cm 244 cm 259 cm 273 cm 288 cm
Ascent One-sided
Handlauf Links
Ladder feet Screwed
Transport wheels -
Load max. 300.00 kg
Certifications EN 1090
Weight 68.00 kg 72.00 kg 76.00 kg 80.00 kg 85.00 kg 99.00 kg
Treppenleiter mit Podest, stationär 60°
16 Stufen 17 Stufen 18 Stufen 19 Stufen 4 Stufen 5 Stufen
Brand, Make Hymer
Material Aluminium
Design of treads Steps
Stair inclination 60°
Number of steps 16 17 18 19 4 5
Reach height max. 6.00 m 6.25 m 6.50 m 6.75 m 3.00 m 3.25 m
Working height 5.50 m 5.75 m 6.00 m 6.25 m 2.50 m 2.75 m
Standing height 4.00 m 4.25 m 4.50 m 4.75 m 10.00 m 1.25 m
Geländerhöhe 1.10 m
Platform size 60 x 60 cm 60 x 80 cm
Step spacing ca. 22.5 cm
Step depth 20 cm
Step width 60 cm 80 cm
Width 75.5 cm 95.5 cm
Base length -
Overhang 302 cm 320 cm 334 cm 349 cm 129 cm 143 cm
Ascent One-sided
Handlauf Links
Ladder feet Screwed
Transport wheels -
Load max. 300.00 kg
Certifications EN 1090
Weight 103.00 kg 109.00 kg 113.00 kg 117.00 kg 49.00 kg 52.00 kg
Treppenleiter mit Podest, stationär 60°
6 Stufen 7 Stufen 8 Stufen 9 Stufen 10 Stufen 11 Stufen
Brand, Make Hymer
Material Aluminium
Design of treads Steps
Stair inclination 60°
Number of steps 6 7 8 9 10 11
Reach height max. 3.50 m 3.75 m 4.00 m 4.25 m 4.50 m 4.75 m
Working height 3.00 m 3.25 m 3.50 m 3.75 m 4.00 m 4.25 m
Standing height 1.50 m 1.75 m 2.00 m 2.25 m 2.50 m 2.75 m
Geländerhöhe 1.10 m
Platform size 60 x 80 cm 60 x 80 cm
Step spacing ca. 22.5 cm
Step depth 20 cm
Step width 80 cm 80 cm
Width 95.5 cm 95.5 cm
Base length -
Overhang 158 cm 172 cm 187 cm 201 cm 215 cm 230 cm
Ascent One-sided
Handlauf Links
Ladder feet Screwed
Transport wheels -
Load max. 300.00 kg
Certifications EN 1090
Weight 57.00 kg 63.00 kg 68.00 kg 74.00 kg 81.00 kg 86.00 kg
Treppenleiter mit Podest, stationär 60°
12 Stufen 13 Stufen 14 Stufen 15 Stufen 16 Stufen 17 Stufen
Brand, Make Hymer
Material Aluminium
Design of treads Steps
Stair inclination 60°
Number of steps 12 13 14 15 16 17
Reach height max. 5.00 m 5.25 m 5.50 m 5.75 m 6.00 m 6.25 m
Working height 4.50 m 4.75 m 5.00 m 5.25 m 5.50 m 5.75 m
Standing height 3.00 m 3.25 m 3.50 m 3.75 m 4.00 m 4.25 m
Geländerhöhe 1.10 m
Platform size 60 x 80 cm 60 x 80 cm
Step spacing ca. 22.5 cm
Step depth 20 cm
Step width 80 cm 80 cm
Width 95.5 cm 95.5 cm
Base length -
Overhang 244 cm 259 cm 273 cm 288 cm 302 cm 320 cm
Ascent One-sided
Handlauf Links
Ladder feet Screwed
Transport wheels -
Load max. 300.00 kg
Certifications EN 1090
Weight 91.00 kg 96.00 kg 102.00 kg 117.00 kg 122.00 kg 129.00 kg
Treppenleiter mit Podest, stationär 60°
18 Stufen 19 Stufen 4 Stufen 5 Stufen 6 Stufen 7 Stufen
Brand, Make Hymer
Material Aluminium
Design of treads Steps
Stair inclination 60°
Number of steps 18 19 4 5 6 7
Reach height max. 6.50 m 6.75 m 3.00 m 3.25 m 3.50 m 3.75 m
Working height 6.00 m 6.25 m 2.50 m 2.75 m 3.00 m 3.25 m
Standing height 4.50 m 4.75 m 10.00 m 1.25 m 1.50 m 1.75 m
Geländerhöhe 1.10 m
Platform size 60 x 80 cm 60 x 100 cm 60 x 80 cm 60 x 100 cm
Step spacing ca. 22.5 cm
Step depth 20 cm
Step width 80 cm 100 cm 80 cm 100 cm
Width 95.5 cm 115.5 cm 95.5 cm 115.5 cm
Base length -
Overhang 334 cm 349 cm 129 cm 143 cm 158 cm 172 cm
Ascent One-sided
Handlauf Links
Ladder feet Screwed
Transport wheels -
Load max. 300.00 kg
Certifications EN 1090
Weight 134.00 kg 139.00 kg 56.00 kg 60.00 kg 66.00 kg 73.00 kg
Treppenleiter mit Podest, stationär 60°
8 Stufen 9 Stufen 10 Stufen 11 Stufen 12 Stufen 13 Stufen
Brand, Make Hymer
Material Aluminium
Design of treads Steps
Stair inclination 60°
Number of steps 8 9 10 11 12 13
Reach height max. 4.00 m 4.25 m 4.50 m 4.75 m 5.00 m 5.25 m
Working height 3.50 m 3.75 m 4.00 m 4.25 m 4.50 m 4.75 m
Standing height 2.00 m 2.25 m 2.50 m 2.75 m 3.00 m 3.25 m
Geländerhöhe 1.10 m
Platform size 60 x 100 cm 60 x 100 cm 60 x 80 cm 60 x 100 cm
Step spacing ca. 22.5 cm
Step depth 20 cm
Step width 100 cm 100 cm 80 cm 100 cm
Width 115.5 cm 115.5 cm 95.5 cm 115.5 cm
Base length -
Overhang 187 cm 201 cm 215 cm 230 cm 244 cm 259 cm
Ascent One-sided
Handlauf Links
Ladder feet Screwed
Transport wheels -
Load max. 300.00 kg
Certifications EN 1090
Weight 79.00 kg 86.00 kg 94.00 kg 100.00 kg 106.00 kg 112.00 kg
Treppenleiter mit Podest, stationär 60°
14 Stufen 15 Stufen 16 Stufen 17 Stufen 18 Stufen 19 Stufen
Brand, Make Hymer
Material Aluminium
Design of treads Steps
Stair inclination 60°
Number of steps 14 15 16 17 18 19
Reach height max. 5.50 m 5.75 m 6.00 m 6.25 m 6.50 m 6.75 m
Working height 5.00 m 5.25 m 5.50 m 5.75 m 6.00 m 6.25 m
Standing height 3.50 m 3.75 m 4.00 m 4.25 m 4.50 m 4.75 m
Geländerhöhe 1.10 m
Platform size 60 x 100 cm 60 x 100 cm 60 x 80 cm 60 x 100 cm
Step spacing ca. 22.5 cm
Step depth 20 cm
Step width 100 cm 100 cm 80 cm 100 cm
Width 115.5 cm 115.5 cm 95.5 cm 115.5 cm
Base length -
Overhang 273 cm 288 cm 302 cm 320 cm 334 cm 349 cm
Ascent One-sided
Handlauf Links
Ladder feet Screwed
Transport wheels -
Load max. 300.00 kg
Certifications EN 1090
Weight 119.00 kg 135.00 kg 141.00 kg 149.00 kg 155.00 kg 161.00 kg

Ergänzende Hinweise

  • Diese Treppe ist wahlweise lieferbar mit einer Stufenbreite von 600, 800 oder 1.000 mm, andere Breiten sind nicht vorgesehen.

  • Die Überstiege werden mit einseitigem Handlauf geliefert. In der Standardkonfiguration ist der Handlauf links (auf Wunsch auch rechts) montiert.
  • Ein zweiter Handlauf ist gegen Mehrpreis erhältlich. Bei Zugängen zu Maschinen und maschinellen Anlagen ist dieser zwingend erforderlich, sofern die Distanz zum Objekt mehr als 120 mm beträgt.

  • Diese Treppe ist in Anlehnung an ISO 14122-3 (ortsfeste Zugänge zu maschinellen Anlagen) gefertigt und nicht für Wohngebäude zugelassen!
