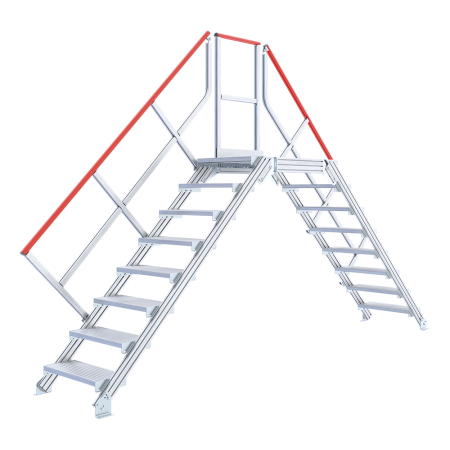

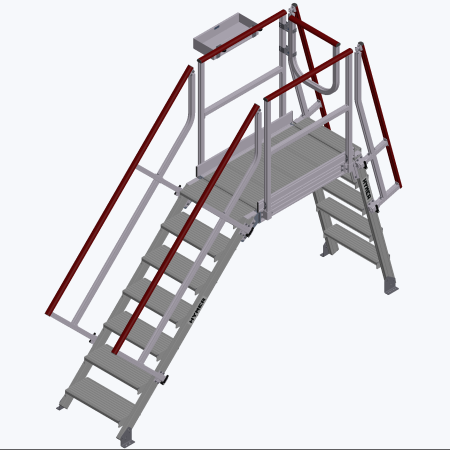

Scala a ponte fissa 45°

Scala a ponte fissa in 3 larghezze: 600 / 800 / 1000 mm
a partire da CHF  2'209.00
IVA escl.

Caratteristiche Standard

  • Inclinazione scala 45°
  • Larghezza a scelta tra 60, 80 e 100 cm
  • Rivestimento dei gradini e pedana in alluminio, scanalato R11, profondi 25 cm
  • Lunghezza della piattaforma: 60 cm
  • Con corrimano unilaterale montato a sinistra
  • Altezza ringhiera sopra la piattaforma 110 cm, con fermapiedi e fermaginocchia

  • Portata complessiva consentita 300 kg (3,0 kN)
  • Portata gradini consentita 150 kg (1,5 kN)
  • Nota: L'uso é consentito solo a 1 Persona

  • Non in magazzino, viene prodotto su ordinazione
  • Viene consegnato in gruppi già preassemblati dal produttore incluso
    angolo di avvitamento per il terreno.
    Ulteriori elementi di fissaggio non sono compresi nella fornitura
  • Prodotto in Germania
  • Garanzia Hymer: 2 anni

Configurazione individuale *

Questa scala a piattaforma può essere personalizzata grazie al sistema modulare HYMER e può essere adattata esattamente alle vostre esigenze. Se desiderate una configurazione corrispondente, vi preghiamo di indicarlo nel campo di selezione corrispondente. Vi contatteremo per chiarire i dettagli delle vostre esigenze.

Opzioni ordinabili

  • Altezza, inclinazione e sporgenza
    • Variazione dell'altezza verticale in passi da 10 mm
    • Inclinazione 35° a 75° in passi di 5°
    • Seconda scala con possibilità di diversa inclinazione **
    • Lunghezza della scala configurabile individualmente

  • Realizzazione dei gradini

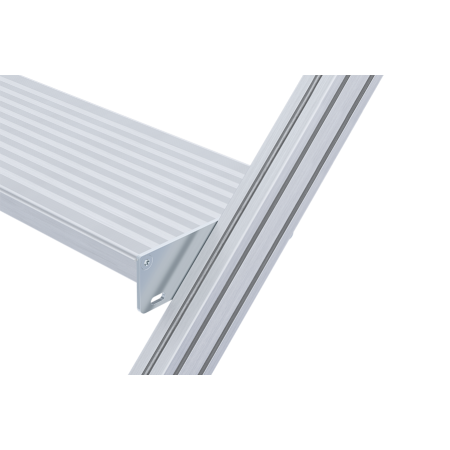

    • Alluminio scanalato R11 (standard)

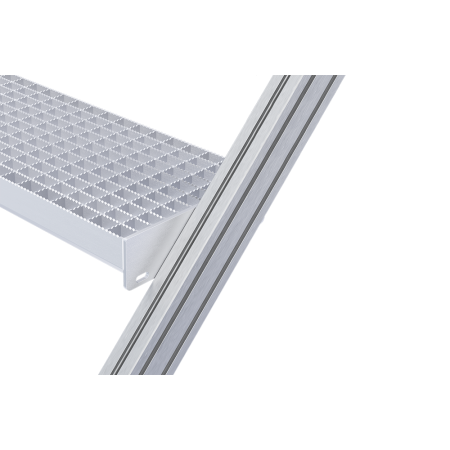

    • Griglia in alluminio R13

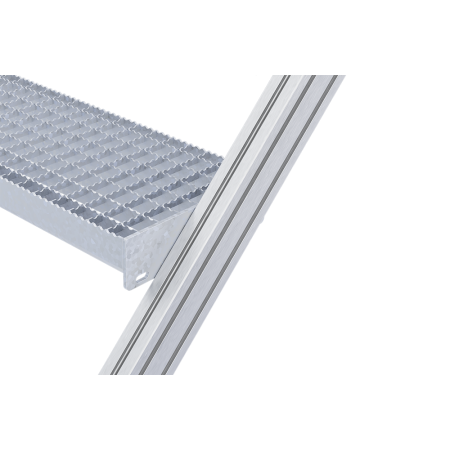

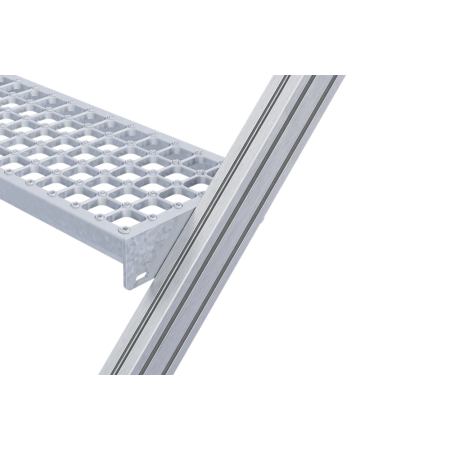

    • Griglia in acciaio R12 o R13

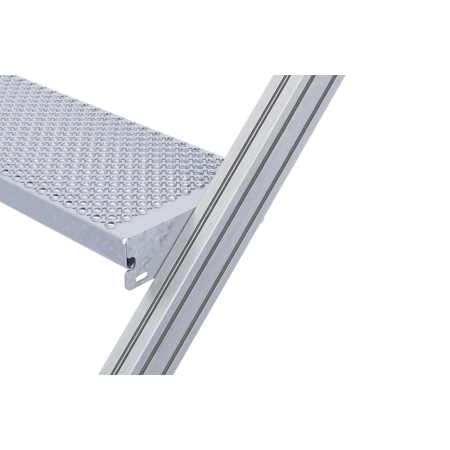

    • Lamiera forata in acciaio R13
  • Ringhiera e corrimano
    • Ringhiera unilaterale a sinistra (Standard)
    • Ringhiera unilaterale a destra
    • Ringhiera ambo lati
    • Ringhiera fissa o rimovibile

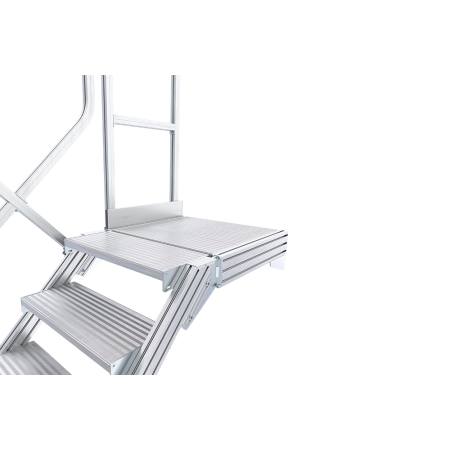

  • Piattaforma(Pedana)
    • Estensione per gradini in profilo di alluminio e piattaforme a griglia con incrementi di 5 cm
    • Per la lamiera striata in alluminio sono realizzabili dimensioni intermedie.
    • Nella versione a sbalzo la lunghezza della piattaforma è limitata a 250 cm
  • Ringhiera della piattaforma
    • Ringhiera unilaterale a sinistra (Standard)
    • Ringhiera unilaterale a destra
    • Ringhiera su entrambi i lati
    • Porte su lato ascendente e/o frontale, incernierate a sinistra o a destra
    • Vaschette di contenimento da montare sul corrimano
  • Telaio
    • Versione mobile con montanti e traverse su richiesta

*) Tutte le opzioni e gli accessori con sovrapprezzo
**) A seconda dell'inclinazione dei montanti, si utilizzano gradini con una profondità di 15 / 20 / 25 o 30 cm.

Scala a ponte fissa 45°
3 gradini 4 gradini 5 gradini 6 gradini 7 gradini 8 gradini
Marca / Fabbricante Hymer
Materiale Alluminio
Tipo pioli Gradini
Inclinazione 45°
Quantità pioli 3 4 5 6 7 8
Sbraccio verticale 2.65 m 2.85 m 3.05 m 3.25 m 3.50 m 3.75 m
Altezza di lavoro 2.15 m 2.35 m 2.55 m 2.75 m 3.00 m 3.25 m
Altezza appoggio 0.65 m 0.85 m 1.05 m 1.25 m 1.50 m 1.75 m
Geländerhöhe 1.10 m
Dimensione della piattaforma 60 x 60 cm
Distanza tra gradini ca. 22.5 cm
Profondità gradini 25 cm
Larghezza dei gradini 60 cm
Larghezza 75.5 cm
Dimensione apertura base -
Sbraccio 201 cm 249 cm 291 cm 335 cm 377 cm 421 cm
Salita Da ambo i lati
Handlauf Links
Piedini per scala Avvitato
Ruote di trasporto -
Carico max. 300.00 kg
Certificazioni EN 1090
Peso 67.00 kg 77.00 kg 87.00 kg 95.00 kg 109.00 kg 121.00 kg
Scala a ponte fissa 45°
9 gradini 10 gradini 11 gradini 3 gradini 4 gradini 5 gradini
Marca / Fabbricante Hymer
Materiale Alluminio
Tipo pioli Gradini
Inclinazione 45°
Quantità pioli 9 10 11 3 4 5
Sbraccio verticale 3.95 m 4.20 m 4.35 m 2.65 m 2.85 m 3.05 m
Altezza di lavoro 3.45 m 3.70 m 3.85 m 2.15 m 2.35 m 2.55 m
Altezza appoggio 1.95 m 2.20 m 2.35 m 0.65 m 0.85 m 1.05 m
Geländerhöhe 1.10 m
Dimensione della piattaforma 60 x 60 cm 60 x 80 cm
Distanza tra gradini ca. 22.5 cm
Profondità gradini 25 cm
Larghezza dei gradini 60 cm 80 cm
Larghezza 75.5 cm 95.5 cm
Dimensione apertura base -
Sbraccio 463 cm 507 cm 555 cm 201 cm 249 cm 291 cm
Salita Da ambo i lati
Handlauf Links
Piedini per scala Avvitato
Ruote di trasporto -
Carico max. 300.00 kg
Certificazioni EN 1090
Peso 131.00 kg 157.00 kg 167.00 kg 70.00 kg 80.00 kg 90.00 kg
Scala a ponte fissa 45°
6 gradini 7 gradini 8 gradini 9 gradini 10 gradini 11 gradini
Marca / Fabbricante Hymer
Materiale Alluminio
Tipo pioli Gradini
Inclinazione 45°
Quantità pioli 6 7 8 9 10 11
Sbraccio verticale 3.25 m 3.50 m 3.75 m 3.95 m 4.20 m 4.35 m
Altezza di lavoro 2.75 m 3.00 m 3.25 m 3.45 m 3.70 m 3.85 m
Altezza appoggio 1.25 m 1.50 m 1.75 m 1.95 m 2.20 m 2.35 m
Geländerhöhe 1.10 m
Dimensione della piattaforma 60 x 80 cm 60 x 80 cm
Distanza tra gradini ca. 22.5 cm
Profondità gradini 25 cm
Larghezza dei gradini 80 cm 80 cm
Larghezza 95.5 cm 95.5 cm
Dimensione apertura base -
Sbraccio 335 cm 377 cm 421 cm 463 cm 507 cm 555 cm
Salita Da ambo i lati
Handlauf Links
Piedini per scala Avvitato
Ruote di trasporto -
Carico max. 300.00 kg
Certificazioni EN 1090
Peso 98.00 kg 112.00 kg 124.00 kg 134.00 kg 160.00 kg 170.00 kg
Scala a ponte fissa 45°
3 gradini 4 gradini 5 gradini 6 gradini 7 gradini 8 gradini
Marca / Fabbricante Hymer
Materiale Alluminio
Tipo pioli Gradini
Inclinazione 45°
Quantità pioli 3 4 5 6 7 8
Sbraccio verticale 2.65 m 2.85 m 3.05 m 3.25 m 3.50 m 3.75 m
Altezza di lavoro 2.15 m 2.35 m 2.55 m 2.75 m 3.00 m 3.25 m
Altezza appoggio 0.65 m 0.85 m 1.05 m 1.25 m 1.50 m 1.75 m
Geländerhöhe 1.10 m
Dimensione della piattaforma 60 x 100 cm 60 x 80 cm 60 x 100 cm
Distanza tra gradini ca. 22.5 cm
Profondità gradini 25 cm
Larghezza dei gradini 100 cm 80 cm 100 cm
Larghezza 115.5 cm 95.5 cm 115.5 cm
Dimensione apertura base -
Sbraccio 201 cm 249 cm 291 cm 335 cm 377 cm 421 cm
Salita Da ambo i lati
Handlauf Links
Piedini per scala Avvitato
Ruote di trasporto -
Carico max. 300.00 kg
Certificazioni EN 1090
Peso 79.00 kg 91.00 kg 103.00 kg 113.00 kg 129.00 kg 143.00 kg
Scala a ponte fissa 45°
9 gradini 10 gradini 11 gradini
Marca / Fabbricante Hymer
Materiale Alluminio
Tipo pioli Gradini
Inclinazione 45°
Quantità pioli 9 10 11
Sbraccio verticale 3.95 m 4.20 m 4.35 m
Altezza di lavoro 3.45 m 3.70 m 3.85 m
Altezza appoggio 1.95 m 2.20 m 2.35 m
Geländerhöhe 1.10 m
Dimensione della piattaforma 60 x 100 cm
Distanza tra gradini ca. 22.5 cm
Profondità gradini 25 cm
Larghezza dei gradini 100 cm
Larghezza 115.5 cm
Dimensione apertura base -
Sbraccio 463 cm 507 cm 555 cm
Salita Da ambo i lati
Handlauf Links
Piedini per scala Avvitato
Ruote di trasporto -
Carico max. 300.00 kg
Certificazioni EN 1090
Peso 155.00 kg 183.00 kg 195.00 kg

HYMER sistema modulare

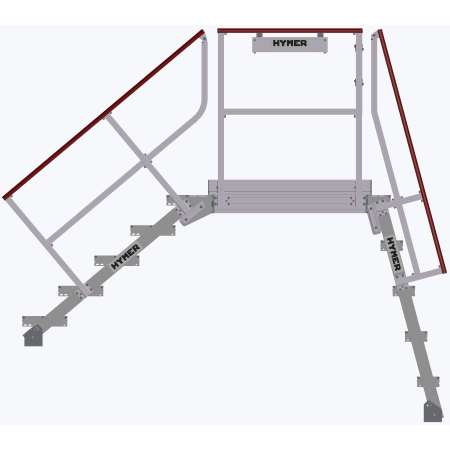

La caratteristica più importante del sistema modulare è la possibilità di determinare le dimensioni (in una determinata fascia) il più liberamente possibile. Ad esempio, le due scale del collegamento fisso possono essere configurate separatamente. Ciò significa che sia la lunghezza che l'inclinazione delle scale possono essere diverse e quindi adattate individualmente alle vostre esigenze. Altre regolazioni sono possibili nella determinazione di ringhiere e porte e nel loro fissaggio. Inoltre, è possibile scegliere tra 5 varianti per i materiali di gradini e delle pedane.

Note aggiuntive

  • Queste scale a ponte sono disponibili a scelta con una larghezza di gradini di 600, 800 o 1.000 mm; altre larghezze non sono previste.

  • Le scale vengono fornite con un corrimano su un lato. Nella configurazione standard, il corrimano è montato a sinistra (su richiesta anche a destra).
  • Un secondo corrimano è disponibile a un costo aggiuntivo. È obbligatorio per l'accesso a macchine e attrezzature meccaniche se la distanza dall'oggetto è superiore a 120 mm.

  • Secondo la norma ISO 14122, per motivi di sicurezza, le scale con un'inclinazione di 45° sono sempre preferibili. Se le condizioni locali non lo consentono per motivi di spazio o se la scala viene utilizzata piuttosto raramente, si può scegliere un'inclinazione di 60°.
  • Questa scala è realizzata in conformità alla norma ISO 14122-3 (accessi fissi alle macchine) e non è approvato per gli edifici residenziali!
