  6. Fahrbare Plattformtreppe 45°

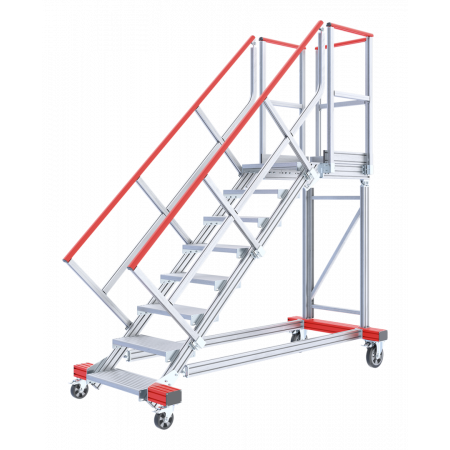

Fahrbare Plattformtreppe mit einer Neigung von 45° Fahrbare Plattformtreppe mit einer Neigung von 45°

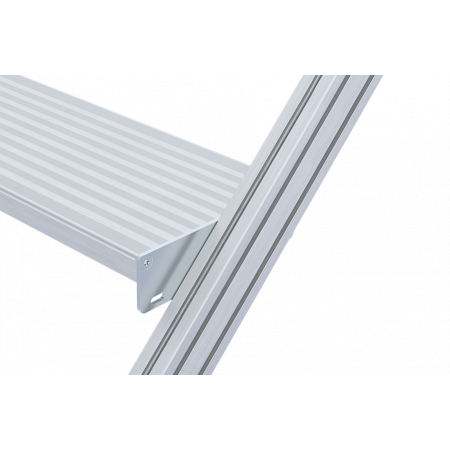

Standardstufenbelag: Aluminium gerieft R11 Standardstufenbelag: Aluminium gerieft R11

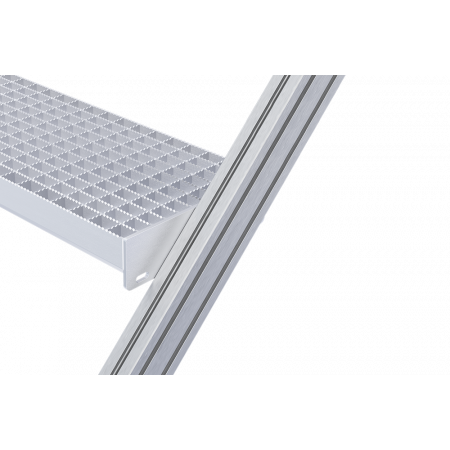

Stufenbelag als Option: Aluminium Gitterrost R13 Stufenbelag als Option: Aluminium Gitterrost R13

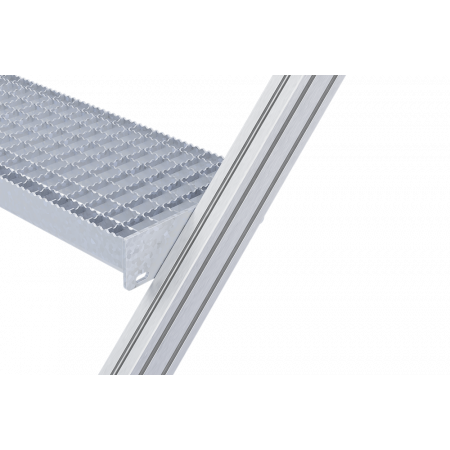

Stufenbelag als Option: Stahl Gitterrost R12 Stufenbelag als Option: Stahl Gitterrost R12
Stufenbelag als Option: Stahl Gitterrost R13 Stufenbelag als Option: Stahl Gitterrost R13

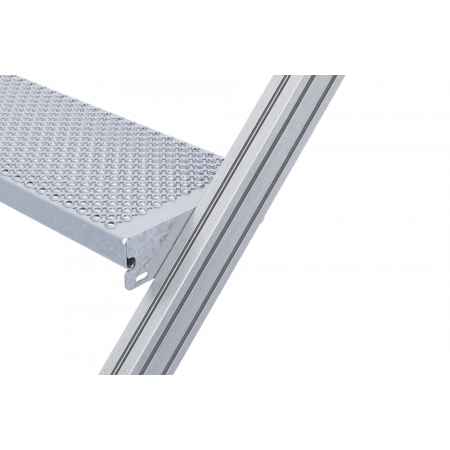

Stufenbelag als Option: Stahl Lochblech R13 Stufenbelag als Option: Stahl Lochblech R13

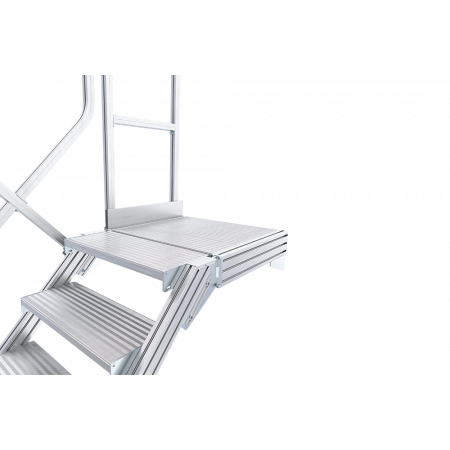

Standardpodest: 60 cm lange Plattform, Aluminium gerieft R 11 Standardpodest: 60 cm lange Plattform, Aluminium gerieft R 11

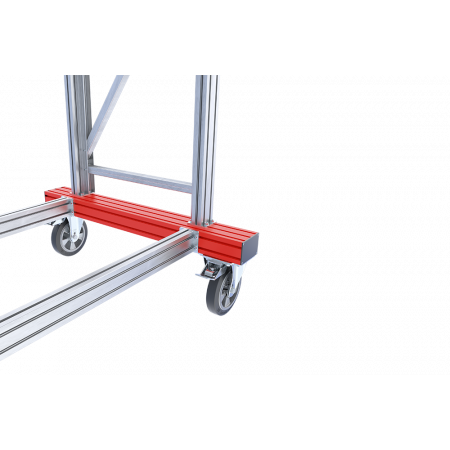

Traverse in Signalrot mit 2 Bockrollen (Ø 160 mm) am Stützteil Traverse in Signalrot mit 2 Bockrollen (Ø 160 mm) am Stützteil

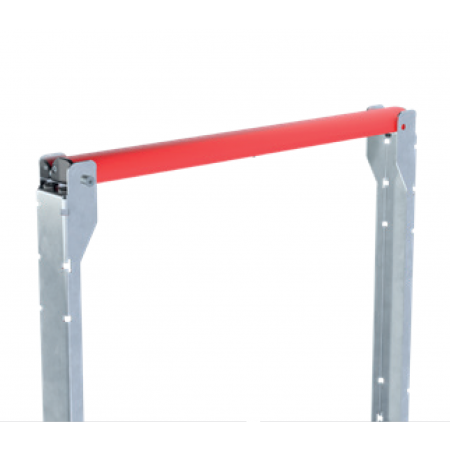

Option: Selbstschliessende Fallschranke für oben, treppenseitig montiert Option: Selbstschliessende Fallschranke für oben, treppenseitig montiert

Fahrbare Plattformtreppe 45°

Fahrbare Treppe mit grosser Plattform in 3 möglichen Stufenbreiten: 60 / 80 / 100 cm

Référence de l'article : 2231var

Standardeigenschaften der vorkonfigurierten Treppen

  • Treppenneigung 45°
  • Stufenbreite wahlweise 60, 80 oder 100 cm
  • Stufen- und Podestbelag aus Aluminium gerieft R11, 25 cm tief
  • Länge der Plattform: 60 cm
  • Mit beidseitigem Handlauf, dreiseitigem Geländer und Knie- und Fussleisten
  • Geländerhöhe über Plattform 110 cm
  • Äusserst sicherer Stand durch:
    • 2 Lenkrollen mit Feststeller (Ø 125 mm) am Steigteil
    • 2 Bockrollen mit Feststeller (Ø 160 mm) am Stützteil
  • Fahrtraversen in Signalfarbe für gute Sichtbarkeit
  • Zulässige Gesamtbelastung 300 kg (3,0 kN) verteilte Last
  • Zulässige Stufenbelastung 150 kg (1,5 kN)
  • Hinweis: Benutzung nur durch 1 Person zulässig.

  • Keine Lagerware, die Fertigung erfolgt auftragsbezogen
    Der Versand erfolgt in werkseitig vormontierten Baugruppen
    Befestigungsmittel befinden sich nicht im Lieferumfang
  • Hergestellt in Deutschland
  • Hymer Garantie: 2 Jahre

Individuelle Konfiguration *

Diese Podesttreppe kann mittels dem HYMER Baukastensystem individuell konfiguriert werden und lässt sich exakt auf Ihre Bedürfnisse anpassen. Wünschen Sie eine entsprechende Konfiguration, dann geben Sie dies bitte beim entsprechenden Auswahlfeld an. Wir werden Sie dann kontaktieren, um mit Ihnen den genauen Bedarf abzuklären.

Bestellbare Optionen:

  • Höhe, Neigung und Ausladung
    • Abweichung der senkrechten Höhe in 10 mm Schritten

  • Ausführung der Stufen
    • Aluminium gerieft R11 (Standard)
    • Aluminium Gitterrost R13
    • Stahl Gitterrost R12 oder R13
    • Stahl Lochblech R13
  • Treppengeländer und Handlauf
    • Geländer fest montiert oder abnehmbar
    • Handlauf in Aluminium blank anstelle Signalrot RAL 3001

  • Plattform (Podest)
    • Verlängerung bei Alu-Profilstufen und Gitterrostplattformen jeweils im Raster von 5 cm
    • Bei Alu-Warzenblech (Riffelblech) sind Zwischenabmessungen realisierbar
    • Podestlängen sind in freitragender Ausführung begrenzt auf 250 cm

  • Plattformgeländer
    • Stirnseitiger oder seitlicher Ausstieg
    • Türe oben, stirnseitig links oder rechts angeschlagen
    • Fallschranke oben, treppenseitig montiert, selbstschliessend
    • Ablageschalen zur Montage am Handlauf

  • Fahrwerk
    • Traverse in Aluminium blank anstelle Signalrot RAL 3001
    • Elektrisches Akku-Bremssystem

*) Alle Optionen und Zubehörteile gegen Aufpreis

Fahrbare Plattformtreppe 45°
5 Stufen 7 Stufen 9 Stufen 11 Stufen 13 Stufen 15 Stufen
Marque, fabricat Hymer
Matériau Aluminium
Type des échelons Marches
Inclinaison 45°
Nombre d'échelons 5 7 9 11 13 15
Hauteur atteignable max. 3.05 m 3.50 m 3.95 m 4.40 m 4.80 m 5.25 m
Hauteur de travail 2.55 m 3.00 m 3.45 m 3.90 m 4.30 m 4.75 m
Hauteur de station 1.05 m 1.50 m 1.95 m 2.40 m 2.80 m 3.25 m
Hauteur de garde-corps 1.10 m
Dimensions plate-forme 60 x 60 cm
Ecart entre les marches 22.5 cm
Profondeur des marches 25 cm
Largeur des marches 60 cm
Largeur 83 cm
Ecartement au sol -
Ecartement 183 cm 228 cm 273 cm 321 cm 361 cm 406 cm
Ascension à une côté
Handlauf Beidseitig
Patins d’échelle -
Roues de transport 2 Lenkrollen + 2 Bockrollen
Charge max. 300.00 kg
Certifications -
Poids 57.00 kg 75.00 kg 88.00 kg 106.00 kg 124.00 kg 139.00 kg
EAN / GTIN -
Fahrbare Plattformtreppe 45°
17 Stufen 19 Stufen 5 Stufen 7 Stufen 9 Stufen 11 Stufen
Marque, fabricat Hymer
Matériau Aluminium
Type des échelons Marches
Inclinaison 45°
Nombre d'échelons 17 19 5 7 9 11
Hauteur atteignable max. 5.65 m 6.05 m 3.05 m 3.50 m 3.95 m 4.40 m
Hauteur de travail 5.15 m 5.55 m 2.55 m 3.00 m 3.45 m 3.90 m
Hauteur de station 3.65 m 4.05 m 1.05 m 1.50 m 1.95 m 2.40 m
Hauteur de garde-corps 1.10 m
Dimensions plate-forme 60 x 60 cm 60 x 80 cm
Ecart entre les marches 22.5 cm
Profondeur des marches 25 cm
Largeur des marches 60 cm 80 cm
Largeur 83 cm 103 cm
Ecartement au sol -
Ecartement 446 cm 486 cm 183 cm 228 cm 273 cm 321 cm
Ascension à une côté
Handlauf Beidseitig
Patins d’échelle -
Roues de transport 2 Lenkrollen + 2 Bockrollen
Charge max. 300.00 kg
Certifications -
Poids 154.00 kg 172.00 kg 62.00 kg 82.00 kg 98.00 kg 115.00 kg
EAN / GTIN -
Fahrbare Plattformtreppe 45°
13 Stufen 15 Stufen 17 Stufen 19 Stufen 5 Stufen 7 Stufen
Marque, fabricat Hymer
Matériau Aluminium
Type des échelons Marches
Inclinaison 45°
Nombre d'échelons 13 15 17 19 5 7
Hauteur atteignable max. 4.80 m 5.25 m 5.65 m 6.05 m 3.05 m 3.50 m
Hauteur de travail 4.30 m 4.75 m 5.15 m 5.55 m 2.55 m 3.00 m
Hauteur de station 2.80 m 3.25 m 3.65 m 4.05 m 1.05 m 1.50 m
Hauteur de garde-corps 1.10 m
Dimensions plate-forme 60 x 80 cm 60 x 80 cm 60 x 100 cm
Ecart entre les marches 22.5 cm
Profondeur des marches 25 cm
Largeur des marches 80 cm 80 cm 100 cm
Largeur 103 cm 103 cm 123 cm
Ecartement au sol -
Ecartement 361 cm 406 cm 446 cm 486 cm 183 cm 228 cm
Ascension à une côté
Handlauf Beidseitig
Patins d’échelle -
Roues de transport 2 Lenkrollen + 2 Bockrollen
Charge max. 300.00 kg
Certifications -
Poids 131.00 kg 147.00 kg 167.00 kg 182.00 kg 66.00 kg 86.00 kg
EAN / GTIN -
Fahrbare Plattformtreppe 45°
9 Stufen 11 Stufen 13 Stufen 15 Stufen 17 Stufen 19 Stufen
Marque, fabricat Hymer
Matériau Aluminium
Type des échelons Marches
Inclinaison 45°
Nombre d'échelons 9 11 13 15 17 19
Hauteur atteignable max. 3.95 m 4.40 m 4.80 m 5.25 m 5.65 m 6.05 m
Hauteur de travail 3.45 m 3.90 m 4.30 m 4.75 m 5.15 m 5.55 m
Hauteur de station 1.95 m 2.40 m 2.80 m 3.25 m 3.65 m 4.05 m
Hauteur de garde-corps 1.10 m
Dimensions plate-forme 60 x 100 cm 60 x 80 cm 60 x 100 cm 60 x 100 cm
Ecart entre les marches 22.5 cm
Profondeur des marches 25 cm
Largeur des marches 100 cm 80 cm 100 cm 100 cm
Largeur 123 cm 103 cm 123 cm 123 cm
Ecartement au sol -
Ecartement 273 cm 321 cm 361 cm 406 cm 446 cm 486 cm
Ascension à une côté
Handlauf Beidseitig
Patins d’échelle -
Roues de transport 2 Lenkrollen + 2 Bockrollen
Charge max. 300.00 kg
Certifications -
Poids 103.00 kg 120.00 kg 139.00 kg 160.00 kg 175.00 kg 197.00 kg
EAN / GTIN -
